产品分类：嵌入式开发

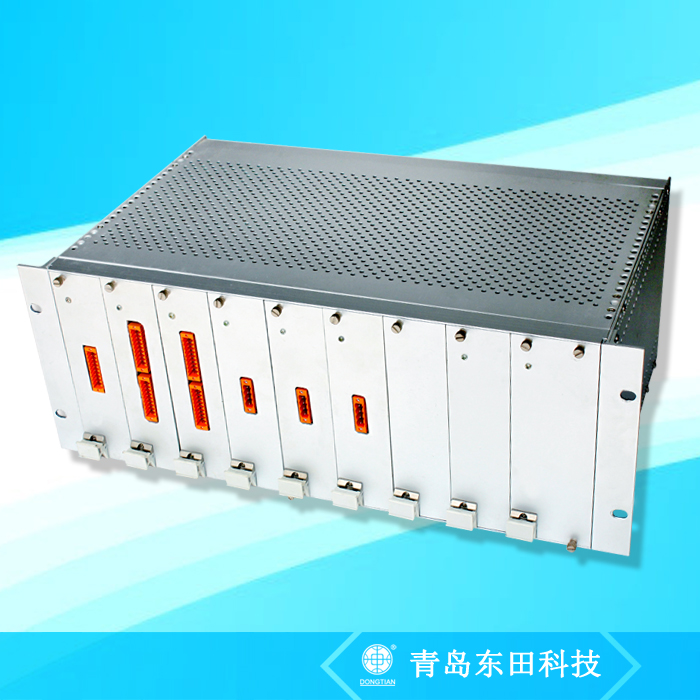

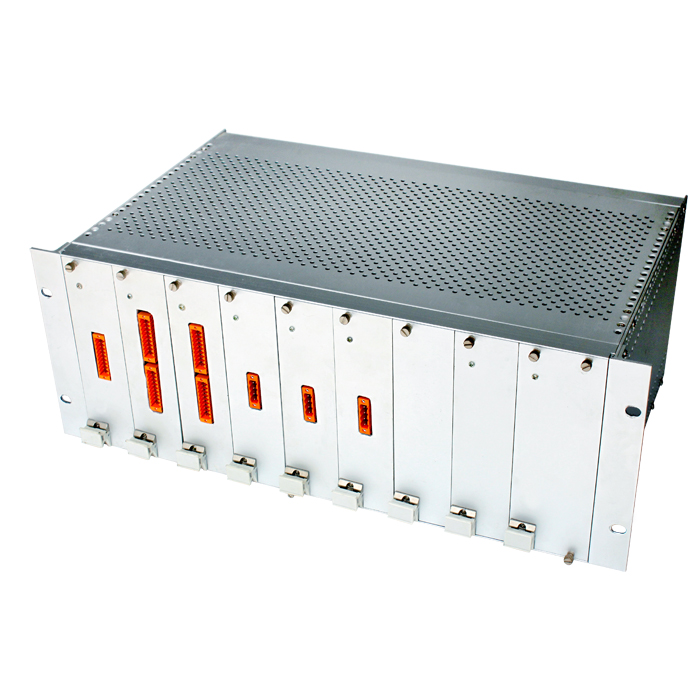

该产品是汽车仪表检测仪的核心部件，可对汽车仪表表盘LED灯亮度、仪表表针位置等进行检测。

订购热线：13808973108

跟此产品相关的产品

产品详情

工作环境：

■ 工作电压：220V

■ 工作温度：0℃-50℃

■ 工作湿度：35%-85%RH

■ 与上位机采用CAN通讯，标准帧、波特率250 kbps

技术参数：

1）多功能板（可扩展4路）

■ 由多功能板通过串口控制程控电源作为仪表的工作电源，输出0-36V可调，输出功率≥180W，输出电流≥5A，调整分辨率0.1V，精度2%。

■ 六路频率输出，其中四路为集电极开路输出，频率范围为1HZ-10KHZ，分辨率0.1HZ;两路为交流、方波/正弦波/锯齿波输出，幅值可调,其频率范围为1HZ-20KHZ，分辨率0.1HZ。

■ 两路PWM输出，占空比范围为0.1-99.9%，频率范围为50HZ-1KHZ，均可调。

■ 两路频率信号检测：频率、占空比、幅值均可测。频率范围1-10KHZ。

■ 三路电压检测，精度0.1V，电压范围0-30V。

■ 仪表总电流检测，精度1mA，电流范围0－1A。

■ 背光电流检测，精度1mA，电流范围0－300mA。

■ 休眠电流检测，精度0.1mA，电流范围0－50 mA。

■ 一路电压信号输出（作信号源），电压范围0-5V，精度0.1V。

2）电阻板（可扩展8路）

两路电阻输出，电阻范围为0-2KΩ，采用单检测点组合电阻、程控选择，精度0.1Ω，温度系数优于50PPM/℃。

3）开关板（可扩展16路）

24路独立程控驱动信号，可输出高阻、高电平、低电平三种状态，每路可在软件中独立设置三种状态，带负载能力大于2A，每路带保护功能。检测每路电流，其中第24路为充放电检测专用。

4）电压、电流板（可扩展4路）

■ 三路电压信号输出，其中两路电压范围0-5V，精度0.1V，一路电压范围0-100mV，精度0.1 mV。可程控调节。

■ 两路电流信号输出，电压范围4-20mA，精度0.1 mA。
