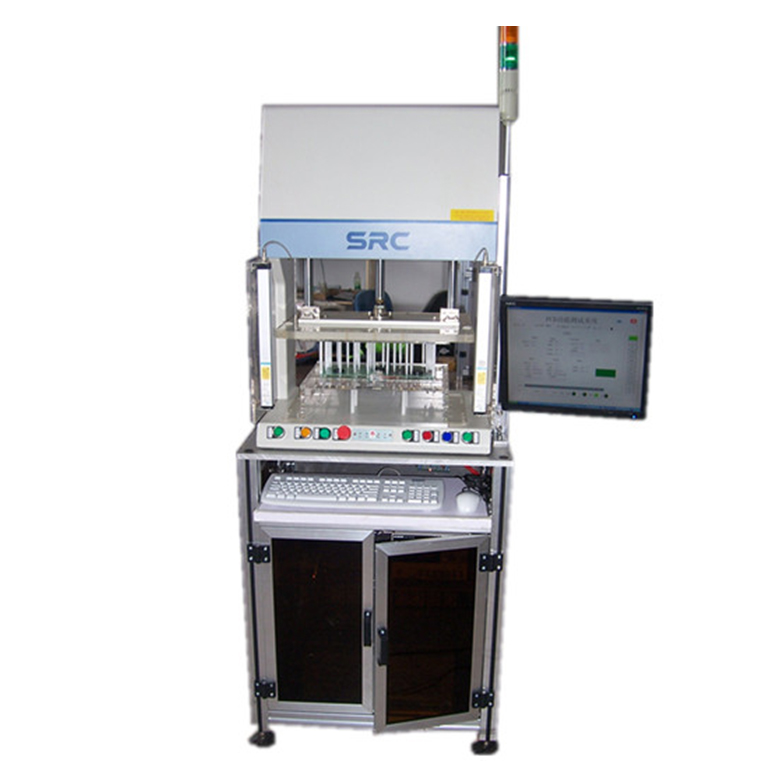

PCB功能检测系统

产品分类: 机电一体化
    本系统是检测拖拉机仪表PCBA的短路检测及其仪表相应的功能的测试,通过测试发现相对的功能是否有缺陷,以免耽误生产时间。
    订购热线:13375587297

      设备作用

      本系统是检测拖拉机仪表PCBA的短路检测及其仪表相应的功能的测试,通过测试发现相对的功能是否有缺陷,以免耽误生产时间。

      设计集成

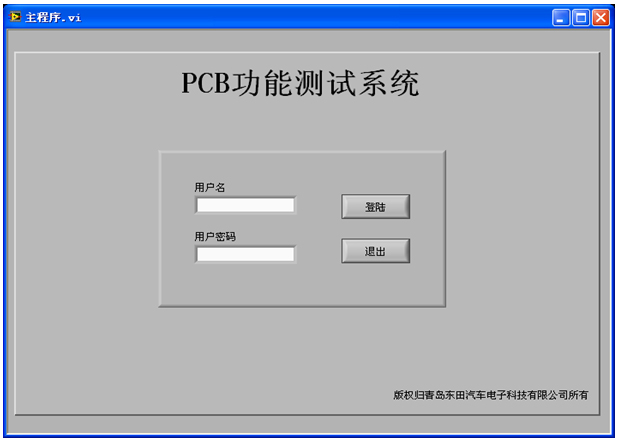

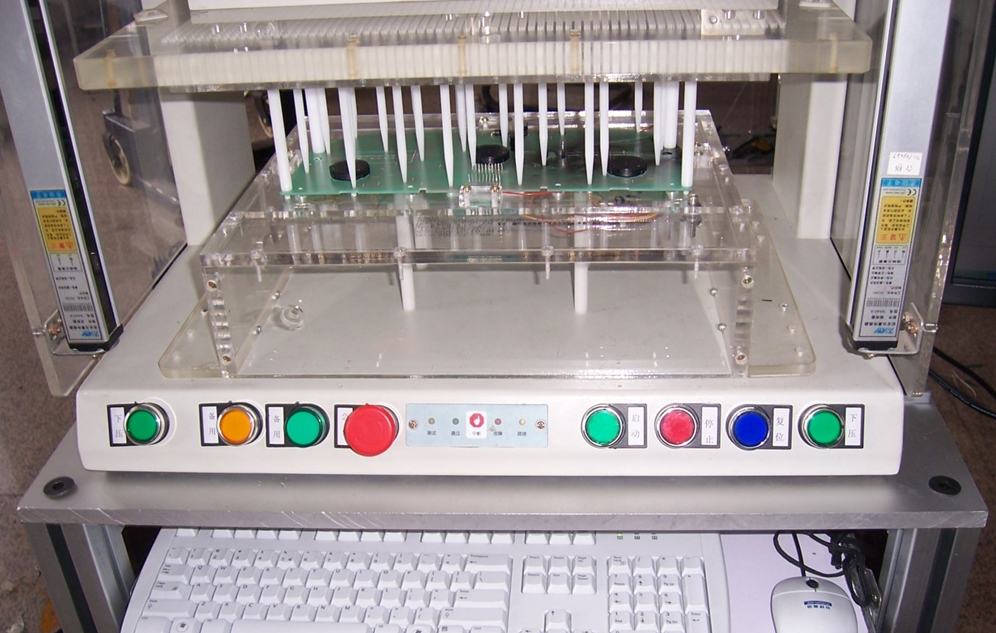

      美国NI公司的编程软件labview,采用研华板卡进行数据采集。整机人机工程学设计,仪表装夹自动定位加紧,装夹定位精确,设备操作简捷。

      功能应用

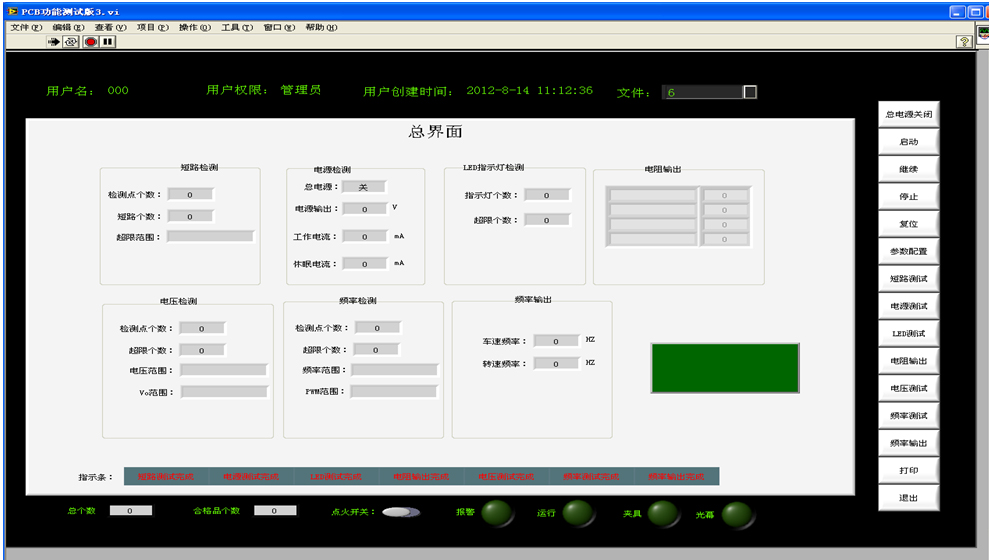

      本系统主要对仪表的PCB进行检测,主要检测内容有:

      ■ 短路测试:点火开关与地、蓄电池与地,7805与地是否短路

      ■ 电源测试:工作电流、休眠电流大小

      ■ LED测试:LED电流大小

      ■ 电阻输出:四路电阻输出,供给燃油表、水温表、油压表等

      ■ 电压测试:测试7805输出电压、电机的电压

      ■ 频率测试:测试电机的PWM

      ■ 频率输出:输出车速信号和转速信号

      技术参数

      ■ 信号类型有拉低拉高48路

      ■ 4路电阻信号

      ■ 2路频率信号

      ■ 8路PWM输入

      ■ 8路数字量输入

      ■ 32路模拟输入
